MicroBit
| Tato sekce se týká zařízení Micro:Bit a bastlení s tímto zařízením. Mám k dispozici pouze starší typ V1, ale pro základní pokusy to stačí. Jinak spousta hotových kódů včetně HW zapojení je k dispozici na https://microbit.org/ nebo v češtině i na https://www.microbiti.cz/. |  |
 |
|
|
A toto je IOT jako doplněk k MicroBitu.
|

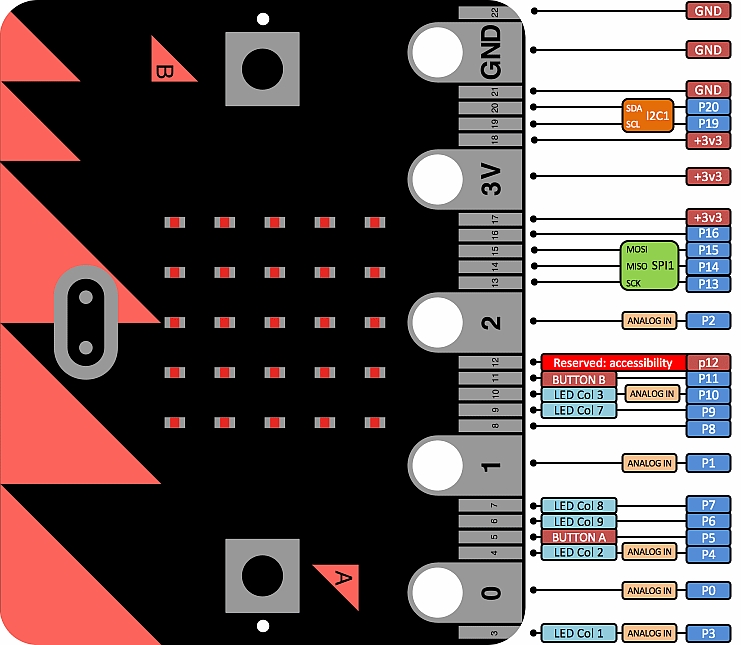

| ČÍSLO PINU | FUNKCE |
3 |
Sdílen s LED 1 zobrazovače na desce Micro:bitu
Je-li LED zobrazovač vypnut, lze pin použít jako ADC nebo digitální I/O. |
4 |
Sdílen s LED 2 zobrazovače na desce Micro:bitu
Je-li LED zobrazovač vypnut, lze pin použít jako ADC nebo digitální I/O. |
5 |
Sdílen s tlačítkem A.
Tento pin je vybaven programově odpojitelným pull-up rezistorem. |
6 |
Sdílen s LED 9 zobrazovače na desce Micro:bitu
Je-li LED zobrazovač vypnut, lze pin použít jako digitální I/O. |
7 |
Sdílen s LED 8 zobrazovače na desce Micro:bitu
Je-li LED zobrazovač vypnut, lze pin použít jako digitální I/O. |
8 |
Digitální I/O. |
9 |
Sdílen s LED 7 zobrazovače na desce Micro:bitu
Je-li LED zobrazovač vypnut, lze pin použít jako digitální I/O. |
10 |
Sdílen s LED 3 zobrazovače na desce Micro:bitu
Je-li LED zobrazovač vypnut, lze použít jako ADC nebo digitální I/O. |
11 |
Sdílen s tlačítkem B.
Tento pin je vybaven programově odpojitelným pull-up rezistorem. |
12 |
Digitální I/O. |
13 |
Přednostně určen pro hodinový signál (SCK) sběrnice SPI. |
14 |
Přednostně určen pro signál Master In Slave Out (MISO) sběrnice SPI. |
15 |
Přednostně určen pro signál Master Out Slave In (MOSI) sběrnice SPI. |
16 |
Přednostně určen pro signál Chip Select sběrnice SPI. |
17, 18 |
Spojeny s napájecím napětím 3 V |
19 |
Hodinový (SCL) signál linky I2C |
20 |
Datový (SDA) linky I2C.
Na linku I2C je připojen i interní akcelerometr a kompas. |
21, 22 |
Spojeny s GND |
